 آشنايي با شركت پارس الكترونيك

​

گروه فني و مهندسي پارس الكترونيك  با دو دهه فعاليت  در زمينه تامين و فروش لوازم اندازه گيري آزمايشگاهي برق و الكترونيك و تجهيزات آموزشي مي ‌‌‌‌‌باشد.  اين شركت با اخذ نمايندگي انحصاري از شركت هاي RIGOL, Kaise, SEW,APPA, Hantek  وتامين رنج وسيعي از تجهيزات مانند :

اسپكتروم آنالايزر، اسيلوسكوپ، فانكشن ژنراتور، منبع تغذيه، ديتالاگر مولتي متر، ارت تستر، ميلي اهم متر، ال.سي.آر متر، سيگنال ژنراتور ميگر، كاليبراتور، آمپر متر كلمپي، لوكس متر، صوت سنج، تسترهاي ولتاژ، پراب هاي ولتاژ، ترم.متر ديجيتال، فازمترهاي ولتاژ و ... از نمايندگي هاي ياد شده توانسته است به يك شركت مطرح در زمينه تامين تجهيزات تبديل گردد.

همچنين اين شركت با اتكا بر دانش خود در زمينه واردات، در خصوص تامين موجودي ساير اقلام تجهيزات اندازه گيري حرفه اي آزمايشگاهي برق و الكترونيك و تجهيزات آموزشي آموزشگاههاي فني(دانشگاهها ،دانشكده ها و هنرستان ها)  نيز اعلام آمادگي مي نمايد.

اسيلوسكوپ و كاربرد آن چيست؟

اسيلوسكوپ وسيله  اندازه گيري بسيار پر كاربرد در آزمايشگاه الكترونيك و مخابرات و همچنين دستگاه ارزشمندي براي تمام اساتيد و دانشجويان است كه قادر است ولتاژ ورودي را به صورت يك سيگنال (تابع متغير با زمان) دريافت كرده و در واحد زمان به نمايش بگذارد. تا بدين ترتيب مشخصه هاي اساسي سيگنال مانند فركانس، مقدار rms و از همه مهم تر شكل موج سيگنال را براي ما مشخص نمايد.

انواع اسيلوسكوپ:

§         اسيلوسكوپ آنالوگ

§         اسيلوسكوپ ديجيتال

جهت آشنايي با موضوعات مهم راجع به كاربرد اسيلوسكوپ ، روش كار با اسيلوسكوپ ، مقدار پهناي باند در اسيلوسكوپ و نكات بسيار مهم ديگر را در مقاله اسيلوسكوپ چيست و چگونه كار مي كند مطالعه نماييد.

 معرفي اسيلوسكوپ ديجيتال 50 مگا هرتز DS1052D :

داراي لاجيك  آنالايزر 16 كانال

§         سرعت نمونه برداري 1GSa/S

§         داراي حافظه داخلي 1Mpts

§         داراي 7 نوع تريگر مختلف با قابليت تنظيم حساسيت

§         اندازه گيري اتوماتيك 20 پارامتر الكتريكي

§         قابليت انجام آناليز FFT

§         داراي قابليت توليد سيگنال Pass/Fail

§         داراي فيلتر ديجيتال جهت پياده كردن بالا گذر , پايين گذر و ميان گذر

§         امكان اتصال فلش مموري جهت ذخيره ديتا

§         قابليت اتصال به كامپيوتر توسط پورت USB و نرم افزار UltraScope

 دريافت Data sheet

​

آمپرمترچيست؟

آمپرمتر از جمله دستگاه هاي اندازه گيري در صنعت برق و الكترونيك جهت اندازه گيري مقدار جريان عبوري در مدارات الكتريكي در مقياس آمپر مي باشد.  اين نوع دستگاه در كاربرد هاي مختلف در انواع آمپرمتر تابلويي و يا كلمپ آمپرمتر شناخته مي شوند.

كلمپ‎ آمپرمتر يا آمپر‏متر انبري ، ابزاري است كه امكان اندازه گيري جريان الكتريكي (آمپر) به سهولت و بدون تماس و يا قطع هادي حامل جريان را مي‌دهد.

اطلاعات تكميلي در مورد  روش استفاده و طرز كار آمپرمتر را در مقاله آمپر متر چيست مشاهده نماييد.

معرفي آمپرمتر كلمپي SK-7603

§         آمپرمتر 400A, AC

§         اتو رنج 3-3/4 ديجيت

§          اندازه گيري آمپر 400A /AC

§          اندازه گيري ولتاژ 600V AC/DC

§          اندازه گيري اهم

§          اندازه گيري خازن

§          اندازه گيري فركانس

§          تست ديود

§          استاندارد ايمني CE Marking IEC-61010-1

§         ساخت ژاپن

دريافت Data sheet

​

مولتي متر چيست؟

مولتي­ متر يك وسيله ­ي الكترونيكي است كه هر مهندس يا تكنسين الكترونيك به طور گسترده جهت تست تجهيزات الكتريكي از آن استفاده مي­نمايد. مولتي ­مترها به ­طور عمده براي اندازه ­گيري سه كميت اصلي الكتريكي ولتاژ، جريان و مقاومت مورد استفاده قرار مي­گيرند، به همين دليل اين دستگاه به نام مولتي ­متر يا اندازه­ گير چندحالته ناميده مي­شود، همچنين اسامي ديگري نظير اهم­ متر يا آوومتر نيز به آن اطلاق مي­گردد؛ انواع آن­ها قابليت­هاي ديگري نظير اندازه گيري ميلي ­آمپر، ميكرو­آمپر، فركانس، تست خازن، مقدار دما و اتصال الكتريكي و... را دارا مي­باشند.

اطلاعات بيشتر راجع به انواع مولتي متر و كاربردهاي آن و رزولوشن مولتي ­متر را در مقاله مولتي متر چيست مشاهده نماييد.

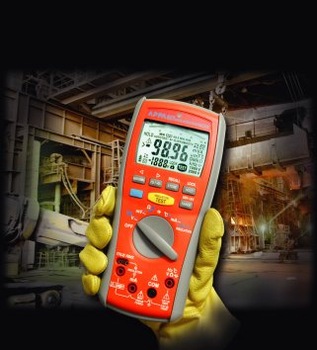

معرفي مولتي متر دستي مدل APPA 72

مولتي متر ديجيتال True RMS

§         اتو رنج 3-3/4 ديجيت

§         اندازه گيري ولتا ژ AC/1000VDC

§         اندازه گيري آمپر 10A-AC/DC

§         اندازه گيري ميكرو آمپر DC

§         اندازه گيري فركانس تا 60MHZ

§         داراي خازن سنج تا6000µF

§         اندازه گيري اهم ,ميلي اهم و تست ديود

​

مولتي متر روميزي 5.5 ديجيت DM3058E

§         مولتي متر روميزي 5.5 ديجيت

§         دقت اندازه گيري ولتاژ  %0.0035

§         سرعت اندازه گيري 10K

§         داراي قابليت True RMS

§         اندازه گيري ولتا ژ AC/DC

§         اندازه گيري آمپر10A-AC/DC

§         اندازه گيري ميكرو و ميلي آمپر AC/DC

§         اندازه گيري فركانس , خازن , اهم و ميكرو اهم اهم و حرارت سنج

§         قابل اتصال به كامپيوتر USB Host, USB Device,RS-232,GPIB,LAN（LXI-C)

​

كاربرد ال سي آر مترچيست؟

ال سي آر متر ابزاري ست كه مي تواند با دقت و سرعت بالايي ميزان ظرفيت خازن  (C)، مقاومت(R) و اندوكتانسسلف (L) را اندازه گيري كند. از LCR  متر با عنوان سلف سنج , خازن سنج و اهم سنج نيز ياد مي شود.

 LCR مترها، امكان اندازه گيري در فركانس هاي مختلف از 100 هرتز تا 100 كيلو هرتز و يا بيشتر با وضوح بالا و نمايش آن بر روي صفحه نمايش ال سي ارمتر رافراهم آورده اند.

نكات مهم در مورد انواع LCR متر، نحوه عملكرد LCR متر، كاربرد ال سي آرمتر را در مقاله lcr متر چيست و انواع آن كدامند؟ مطالعه فرماييد.

معرفي LCR متر مدل APPA 700B

§   اندازه گيري L,C,R,D,Q,DCR

§   محدوده رنج اندازه گيري خازن سنج 0.001 پيكوفاراد الي 20000 ميكرو فاراد

§   محدوده رنج اندازه گيريسلف سنج 0.001 ميكرو هانري الي 20000 هانري

§   محدوده رنج اندازه گيري مقاومت  0.001 اهم الي 200 مگا اهم

§   نمايش مدار معادل سري يا موازي

§   داراي 3 رنج اندازه گيري1/100/120 KHz

§   داراي قابليت كاليبراسيون اتوماتيك, مقايسه كننده مقادير اندازه گيري و دسته بندي آن مي باشد.

§   خاموشي اتوماتيك

§   قابليت اتصال به PC با پورت USB

§    ساخت تايوان

§   لوازم همراه دستگاه:

دفترچه راهنما / كابل اتصال به كامپيوتر /نرم افزار مربوطه

دريافت Data sheet

​

فانكشن ژنراتور چيست؟

فانكشن ژنراتور دستگاهي است براي توليد انواع شكل موجهاي الكترونيكي از قبيل سينوسي, مربعي,مثلثي , دندان اره اي و.... مي باشد.

تفاوت فانكشن ژنراتور و سيگنال ژنراتور

فانكشن ژنراتور و يا دستگاه هاي مولد موج قابليت توليد انواع شكل موج هاي الكترونيكي با فركانس و دامنه متفاوت را دارا ميباشند.  كاربرد انواع فانكشن ژنراتورها عموما در آزمايشگاهها برق و الكترونيك جهت شبيه سازي شكل موج ميباشد.

 اطلاعات تكميلي راجع به نكات مهم دستگاه فانكشن ژنراتور را در مقاله وسيله توليد انواع شكل موج هاي الكترونيكي چيست ؟ مطالعه فرماييد.

معرفي فانكشن ژنراتور 20 مگاهرتز 2 كانال DG1022

§         سوئيپ فانكشن ژنراتور 2 كانال20 مگا هرتز

§         5 نوع شكل موج خروجي + توليد 48 نوع شكل موج دلخواه

§         داراي فركانس متر 200 مگاهرتز

§         سرعت نمونه برداري 100 MSa/S

§         رزوليشن 14 Bit

§         داراي تكنولوژي DDS

§         داراي انواع مدولاسيون موج هاي AM, FM, PM, FSK

§         توانايي توليد Noise , Sweep , Burst

§         داراي 10 حافظه داخلي

§         قابل اتصال به كامپيوتر توسط  USB HOST & DEVICE

دريافت Data sheet

​

اسپكتروم آنالايزر چيست؟

يكي از پركاربردترين تجهيزات تست و اندازه‌گيري و آنالايزر سيگنال كه پارامتر‌هاي مربوط به دامنه سيگنال‌هاي الكتريكي را در اختيار ما قرار مي‌دهد، اسپكتروم آنالايزر يا تحليل‌گر طيف است.

اسپكتروم آنالايزر يا طيف سنج دستگاهي براي تست و بررسي تركيب طيفي شكل موج سيگنال هاي الكتريكي، صوتي يا نوري است كه ممكن است براي اندازه گيري توان طيف نيز از آن استفاده گردد.

نكات مهم راجع به انواع اسپكتروم، كاربردهاي اسپكتروم آنالايزر را در مقاله معرفي دستگاه اسپكتروم آنالايزر مطالعه فرماييد.

معرفي اسپكتروم آنالايزر 1.5GHZتراكينگ ژنراتور  DSA815-TG

 محدوده رنج فركانس9KHz to 1.5GHz

§         داراي تراكينگ ژنراتور

§         رنج پهناي باند RBW با حساسيت 10 هرتز

§         حداقل DNLA برابر با -161 dBm

§         مدولاسيون AM ,FM

§         داراي Preamplifier با قابليت فعال و غير فعال كردن

§         داراي ورودي هدفون براي شنود امواج دمدوله شده

§         امكان دمدولاسيون امواج با گزينه Zero span

§         فاز نويز :Phase noise ‹-80dBc/Hz@10KHz offset

§         داراي قابليت هاي Auto Range, DANL,Auto Scale and Auto Couple

§         داراي قابليت ماركر: noise marker and frequency counter

§         داراي قابليت Span: Full span , Zero Span, Zero In/Out

§         نمايشگر LCD رنگي 8 اينچ

§         حساسيت نمايش فركانس  1Hz

§         داراي انواع پورت خروجي USB Device  , VGA , LAN , USB flash

دريافت Data sheet

​§

منبع تغذيه آزمايشگاهي چيست؟

منبع تغذيه آزمايشگاهي يكي از رايج ترين تجهيزات در فرآيند تست و اندازه‌گيري در آزمايشگاه‌هاي الكترونيك، مخابرات و مكاترونيك محسوب مي‌شود. هرجا كه لازم باشد مي‌توانيد ولتاژ ورودي را با مقدار تنظيم‌شده و مناسبي به مدار خود اعمال كنيد يا قطعات الكترونيكي و الكترومكانيكي را با آن تست كنيد.

نكات مهم در رابطه با انواع منبع تغذيه  و طرز كار آن را در مقاله انواع منبع تغذيه و كاربردهاي آن چيست؟ مطالعه فرماييد.

معرفي منبع تغذيه تك كانال30 ولت 3 آمپر MPS-3003D

§ خروجي ثابت :  5 ولت / 1 آمپر

§ محافظت شده در برابر اضافه بار OVERLOAD و اتصال كوتاه

§ كمپاني سازنده : Matrix

دريافت Data sheet

​§

بررسي علل خرابي برق خودرو

اگر ناگهان چراغ جلو خاموش شد ، يا راديو قطع شد و يا موتور به كلي خاموش شد ، چه قسمت هايي را بايد كنترل كنيم؟

شل بودن سر باتري و همچنين محل اتصال سيم ها مي تواند منجر به قطع كامل برق خودرو و وصل شدن مجدد آن گردد. پس قبل از هر كاري ابتدا نقاط اتصال باتري به ساير قسمت هاي سيستم برق خودرو را كنترل كنيد. علاوه بر آن ، خراب شدن سوئيچ خودرو نيز مي تواند موجب بروز اشكال مشابه شود.

تشخيص علت بروز مشكل!

 در خودروهاي مدرن بنزيني و ديزلي ، دو منبع تغذيه الكتريكي وجود دارد ، باتري و دينام.

باتري انرژي الكتريسيته را ذخيره نموده و وظيفه روشن كردن موتور ، تغذيه ادوات برقي خودرو در هنگام خاموش بودن موتور ، و تغذيه رگلاتور ولتاژ دينام را بر عهده دارد. وظيفه دينام هم تأمين برق مورد نياز تمامي ادوات و تجهيزات الكتريكي خودرو از چراغ هاي جلو گرفته تا سقف خودرو ، هنگام روشن بودن موتور است.به همين دليل است كه اضافه كردن باتري دوم باعث تأمين انرژي بيشتر هنگام خاموش بودن موتور ، و نصب دينام قوي تر موجب كارآيي بيشتر هنگام روشن بودن موتور مي شود.

اگر هنگام رانندگي ، ناگهان متوجه شويد كه همه چيز به يكباره از كار افتاده است ، نه چراغ سقفي ، نه راديو و نه هيچ وسيله ديگري روشن نمي شوند ، بدان معني است كه به هيچ يك از اين ادوات برق نمي رسد.

در صورتي كه موتور خودرو هم خاموش شود ، پس سيستم جرقه زني موتور هم برق دريافت نمي كند. وقتي كه همه چيز مجدداً شروع به كار مي كند ، يعني مشكل لحظه اي به وجود آمده و مرتفع شده است و انرژي الكتريكي به مدار بازگشته است.

چه عاملي باعث قطع جريان برق خودرو مي گردد؟

• كابل باتري يا اتصال نامناسب

هميشه اولين جايي كه بايد به آن مشكوك شويد سرباتري است ، هم به اين دليل كه احتمال مقصر بودن آن زياد است و هم به اين دليل كه بررسي كردن آن راحت است. اگر هريك از سر باتري هاي قطب مثبت يا منفي شل شده باشند به راحتي مي توانيد آنها را محكم نماييد. در صورتي كه روي سر باتري ها سولفاته زيادي مشاهده كرديد ، هم سر باتري ها و هم گيره سر كابل ها را از رسوبات و سولفاته به خوبي تميز نموده و سپس سر باتري ها را محكم سر جاي خود متصل كنيد.

• بررسي سوئيچ خودرو

مقصر احتمالي بعدي سوئيچ خودرو است ، هرچند بررسي و تعويض آن كمي پيچيده تر از محكم كردن سر باتري است. قسمت الكتريكي سوئيچ خودروها معمولاً جايي روي قاب فرمان يا داشبورد است ، و معمولا بايد چندين قطعه تزئيني را باز كنيد تا به مغزي سوئيچ دسترسي پيدا نماييد. در صورتي كه موفق شديد به مغزي سوئيچ دسترسي پيدا كنيد ، با بررسي ظاهري آن متوجه هرگونه سيم يا اتصال سوخته خواهيد شد كه نشان دهنده عامل قطع شدن ناگهاني سيستم برقي خودرو و وصل مجدد آن است. از آنجا كه سوئيچ خودرو ، هم جريان برق وسائل و ادوات برقي خودرو نظير راديو ، و هم برق سيستم جرقه زني خودرو را كنترل مي كند ، اگر سوئيچ شما خراب باشد مي تواند همزمان همه اين قطعات را از كار بيندازد. بهترين راه تعمير آن اين است كه مغزي سوئيچ را تعويض كنيد ، و از آنجا كه قبلاً براي دسترسي به سوئيچ همه چيز را باز كرده ايد تعويض آن كار ساده اي خواهد بود.

• بررسي باتري و دينام

 هرچند چنين مشكلاتي (قطع و وصل شدن برق خودرو) معمولاً توسط باتري و يا دينام به وجود نمي آيند ، احتمال اندكي وجود دارد كه دينام شما روزهاي آخر عمرش را سپري مي كند. ممكن است مشكل از آنجا باشد كه دينام قادر به تأمين جريان مورد نياز نبوده و به اين دليل سيستم برق خودرو مجبور به استفاده از انرژي باتري مي شود ، تا جايي كه باتري كاملاً خالي شده و همه چيز از كار مي افتد. جهت اطمينان مي توان از دستگاه #تست باطري استفاده نمود

متاسفانه روش راحتي براي تست كردن سيستم شارژ خودرو در خانه وجود ندارد. در اين گونه موارد بهترين كاري كه مي توانيد انجام دهيد اين است كه خودرو را به تعميرگاه يا فروشگاه لوازم يدكي كه تجهيزات مورد نياز را داشته باشد منتقل نماييد تا وضعيت باتري و جريان خروجي دينام را بررسي كنند. در صورتي كه دينام خراب بود ، آن را تعويض نموده و با توجه به اين كه خالي شدن هاي مكرر باتري باعث كوتاه شدن عمر آن مي شود ، توصيه مي شود كه باتري را هم جايگزين كنيد.

معرفي چند ابزار كاربردي جهت بررسي برق خودرو

 1-تستر باطري خودرو

2- تست باطري و دينام توسط ميلي آمپرمتر كلمپي

تستر باطري خودرو چيست؟

​

دستگاه #باطري_تستر ديجيتال، دستگاهي جهت تست دينام و باتري ماشين مي باشد. اندازه گيري پارامترهايي نظير:

تست وضعيت شارژ باطري SOC /  تست #سلامت باطري SOH / تست توانايي باطري جهت استارت خودرو  starting ability

تست شارژ دينام و غيره را به عهده دارد.

ميلي آمپرمتركلمپي چيست؟

#آمپرمتر از جمله دستگاه هاي اندازه گيري در صنعت برق و الكترونيك جهت اندازه گيري مقدار جريان عبوري در مدارات الكتريكي در مقياس آمپر ميباشد اين نوع دستگاه در كاربرد هاي مختلف در انواع ميلي آمپرمتر و ميكرو آمپرمتر شناخته مي شوند. براي اطلاعات بيشتر اينجا كليك كنيد.

​

انواع لوكس متر و كاربرد آن

​

لوكس متر چيست؟

#لوكس متر يا #نورسنج از جمله وسايل الكترونيكي هستند كه ميزان روشنايي يك ناحيه را به تصوير ميكشند لوكس معياري براي شار نوري در هر واحد از يك منطقه است و به طبع توسط لوكس متر اندازه گيري مي شود.

اطلاعات تكميلي در مورد انواع لوكس متر، كاربرد لوكس متر را در مقاله انواع لوكس متر و كاربرد آن چيست؟ مطالعه فرماييد.

آمپرمتر كلمپي چيست؟

​

آمپرمتر كلمپي يا انبري وسيله اي براي اندازه گيري جريان الكتريكي (AC يا DC ) بدون قطع كابل مي باشد. ( مطابق با شكل )

شركت پارس الكترونيك با در اختيار داشتن نمايندگي كمپاني APPA داراي موجودي وسيعي از اين محصول در مدل هاي AC,AC/DC,LEAKAGE مي باشد.

دنباله مطلب

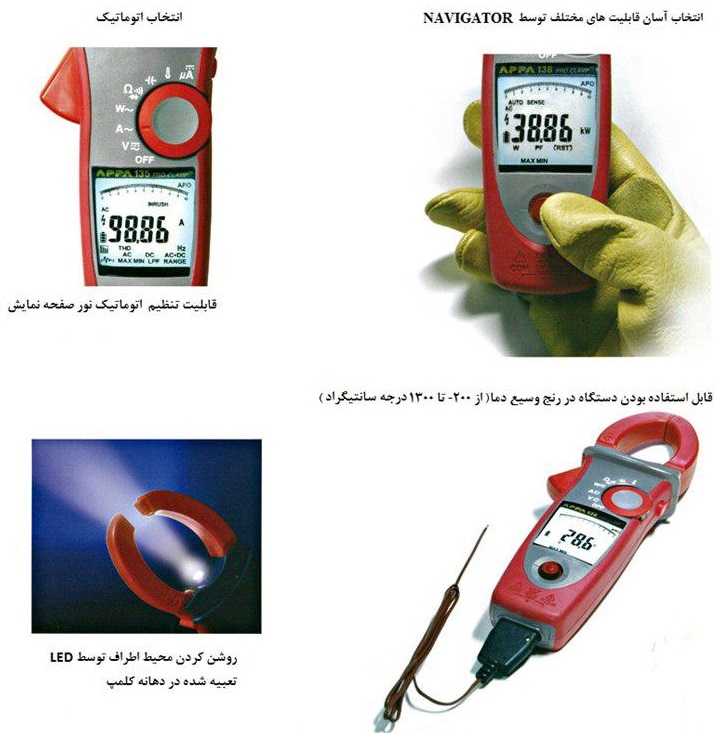

ويژگي هاي كلمپ آمپرمتر هاي كمپاني APPA-136 در زير مشاهده نماييد.

​

​

برچسب‌ها: كلمپ آمپرمتر چيست, عملكردكلمپ آمپرمتر, روش كاربا آمپرمتر

تفاوت ميكرو اهم متر با اهم متر

ميلي اهم متر و ميكرو اهم متر  نمونه از دستگاه هاي اندازه گيري برق و الكترونيك است كه توانايي اندازه گيري مقاومت الكتريكي كمتر از يك اهم را دارا مي باشد، ميلي اهم مترها مقاومت الكتريكي را با دقت بالا اندازه گيري كرده و علاوه بر نمايش آن معمولا امكان ذخيره سازي آن نيز وجود دارد. ميلي اهم متر ها در صنايع مختلفي كاربرد دارند مانند:

توضيحات برخي از نمونه هاي ميلي اهم متر و ميكرو اهم متر را در  وب سايت پارس الكترونيك مشاهده نماييد.

منبع تغذيه چيست؟

دستگاهي كه مي تواند انرژي الكتريكي لازم يك سيستم الكتريكي را تامين نمايد، منبع تغذيه ناميده مي شود. منبع تغذيه داراي ويژگي هايي(نظير: ولتاژ خروجي، شكل موج خروجي، حداكثر جريان خروجي، دقت و در عين حال پايداريمشخصات خروجي) است كه نياز بار اعمالي (همان وسيله اي كه توسط منبع تغذيه، تغذيه مي شود) را تامين مي كند.

جهت آشنايي با انواع منبع تغذيه قابل برنامه‌ريزي و  مشاهده منبع تغذيه مدل DP832 كمپاني Rigol از سايت پارس الكترونيك ديدن نماييد.

www.parselectronic.com

​

ميگر چيست

ميگر (megger) دستگاهي است كه كاربرد آن دراندازه گيري مقاومتهاي بسيار بزرگ (معمولاً تا ۵۰۰۰ مگا اهم). مانند مقاومت عايقي كابلهاي قدرت و كنترل عايقي كابل در موارد اتصال زمين و ....
براي سنجش چنين مقاومتهايي معمولاً به ولتاژ زياد نياز است. در بعضي از اين نوع دستگاه‌ها، ولتاژ اندازه گيري به ۱۰kv نيز مي‌رسد ولتاژ معمول اين نوع دستگاههاي اندازه گيري، بين ۱۰۰ ولت تا ۱۰ كيلو ولت است. دستگاه ميگر از يك دستگاه نسبت سنج تشكيل شده است.

جهت آشنايي با انواع ميگر و طرز كار آن لينك مشاهده انواع ميگر  را مشاهده نماييد.

مولتي متر چيست؟

به وسيله دستگاه مولتي متر مي توان چندين كميت مختلف را اندازه گيري كرد. كسي كه دائماً با برق و كارهاي برقي سر و كار دارد بايستي قادر باشد مقدار ولتاژ، آمپراژ و اهم را اندازه گيري نمايد. اين وسيله مي تواند كارهايي مانند ولت متر براي اندازه گيري اختلاف پتانسيل ، آمپرمتر براي اندازه گيري شدت جريان مدار، اهم متر براي اندازه گيري مقاومت مدار را انجام دهد. انواع آن به دو دسته ي آنالوگ يا عقربه اي و ديجيتال تقسيم مي شوند

​

اسيلوسكوپ Rigol

اسيلوسكوپ يك دستگاه اندازه گيري است كه از آن براي مشاهده شكل موج ها و اندازه گيري ولتاژ ، زمان تناوب ، اختلاف فاز و همچنين مشاهده منحني مشخصه ولت – آمپر عناصر نيمه هادي مانند ديود و ترانزيستور استفاده مي شود .

• اسيلوسكوپ يك ولت متر دقيق است ولي توانايي اندازه گيري جريان را به طور مستقيم ندارد و براي اندازه گيري جريان بايد از روش هاي غير مستقيم مانند قانون اهم استفاده كرد . يكي از مزاياي اسيلوسكوپ اين است كه بر خلاف مولتي مترهاي معمول، در فركانس هاي بالا نيز به خوبي كار مي كند . اندازه گيري و مشاهده شكل موج ها در اسيلوسكوپ از ولتاژ با فركانس صفر ( DC ) شروع و به فركانس مشخصي ختم مي گردد كه معمولاً اسيلوسكوپ را با اين فركانس مشخص مي كنند . مثلاً اسيلوسكوپ ۴٠ مگاهرتز ، يعني اسيلوسكوپي كه مي تواند ولتاژهاي DC و AC تا MHZ۴٠ را نمايش دهد .

​
